시작 전 잡설...
시중에 델 베뉴 배터리용 거치대는 검색해도 나오지를 않는군요.
다만 뽐뿌에서 델베뉴 배터리 충전거치대 입니다~ 주문제작?하신분도 있군요.
그 외 방법으로 만능충전기를 이용하는 방법이 있는듯합니다.
온라인마켓에서 [만능충전기]로 검색하니 여러가지가 나오는데 ZooNICS란 놈이 적당해 보이는데 나는 사용해보지 않았으며 저 회사와도 아무런 관계가 없으므로 오해를 가르지는 마시기를..

이것 저것 고치고 만드는 삽질이 좋아 직접 만들어 보았습니다...^^가카와 나의 공통점일까나?ㅋㅋ

여기서부터 시~으~작

델 베뉴 스마트폰을 저렴?한 가격에 장만했습니다.
배터리가 2개 있지만 충전용 거치대가 없어 폰에 장착한 상태에서 충전을 해야하는 불편함이 있습니다.
집에 짱박혀있는 휴대폰 충전용 거치대(LG샤인폰)를 재활용하여 베뉴용 충전기 거치대를 만들어 보았습니다.

LG샤인폰 충전 용거치대와 베뉴폰 배터리와 베뉴폰.
참고로 베뉴 배터리의 전압은 3.7V(실측정치는 4.15V가 나왔다)이며 다른 대부분 폰의 전압과 같다.

LG샤인폰 충전기 거치대와 델베뉴 스마트폰과 배터리

사진 처럼 충전기 거치대의 뒷면에 까만색 고무?를 떼어내면 나타나는 나사를 풀어 거치대를 분해 한다.

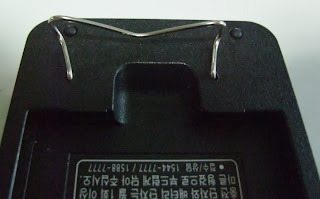

LG 샤인폰 충전기 거치대 뒷면 나사를 푼다

거치대의 나사를 풀고 분해 한 모습

거치대 뚜껑을 열다

거치대 기판 회로

기판 회로쪽

사진 오른쪽 충전기 잭이 연결되는 부분에 하얀색으로 극성(+,-)이 표시되어있다.
위쪽 사진을 아래로 뒤집어 보면 +, - 극을 찾을 수 있다.
배터리와 거치대의 극성만 맞춰서 연결하면 충전은 O.K이다.

기판 + - 확인

베뉴베터리의 극성은 가장 바깥쪽이(-) 가장 안쪽이 (+)이고 중간 둘은 무시하면 된다.
거치대와 베뉴 배터리를 연결했을때 극성(+, -)이 반대가 되었으므로 극성을 바꾸기 위해 동판을 끊고 작은 구멍을 뚫고 납땜을 위해 동판이 드러나도록 표면을 살짝 긁어 내었다.
굳이 구멍을 뚫지 않아도 되지만 드릴이 있는데 써먹어야지...ㅎㅎ
