휴대폰 배터리로 만든 LED 손전등 3
이번에는 삼성전자의 휴대폰 충전 거치대를 이용해서 만들었습니다.
먼저완성된 모습.
  |
| 휴대폰 충전 거치대로 만든 LED 손전등 |
아래는 뒤면의 스티커를떼어내고 나사를 풀어낸 모습.
 |
| 뒷면 스티커를 제거 및 나사를 풀어낸 거치대 |
아래는 내부 기판과 거치대 케이스.
 |
| 거치대와 내부기판 |
아래는 사용한 부품
- 고휘도 LED 2개
- 슬라이드 스위치 1개
- 저항 51Ω 1개 : 계산으로는 10 ~ 30 Ω이 적당할듯 하지만 가지고있는걸 그냥 사용함.
 |
| 사용한 부품 : LED 2, 저항, 스위치 |
내부기판의 동판부분
- GND(2개가 대부분의 동판부분으로 연결되어있다)가 -극이고 V+가 +극이다
 |
| 동판 회로 : GND와 V+ 확인 |
- 5mm 드릴로 뚫었다
 |

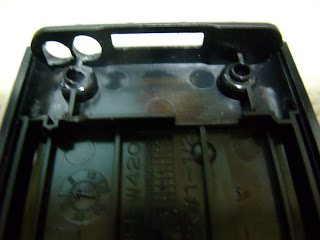

| 왼쪽 위에 5mm짜리 2개의 구멍을 뚫었다 |
스위치 들어갈 공간을 만들기 위해 기판의 한 쪽을 잘라냈다
- 작은 구멍이 하나 더 있어서 원래 의도보다 더 많이 잘렸다.
 |
| 기판의 한쪽을 잘라냈다 |
 |
| 부품 자리 찾기 |
- 아래쪽을 스위치 크기에 맞춰 칼로 따내고 위쪽은 살짝 겹치는 부분만 따냈다.
 |
| 스위치 자리를 따냄 |
- LED는 구멍과 기판에 딱 맞게 붙이기 위해 다리를 약간 구부렸다 : -극을 붙이기로 했음.
- 스위치는 상용하지 않는 고정용 다리 하나와 다리 하나가 걸려서 잘라냈다.
 |
| 다리를 구부린 LED와 잘라낸 스위치 |
기판에 LED를 연결
- 기판을 칼로 살짝 긁어 내고 그곳에 LED다리(-극)를 붙였다.
 |
| LED를 기판에 납땜 |
스위치를 기판에 연결
- V+ 부분에 붙인다
 |
| 스위치를V+에 연결 |
- LED는 병렬 연결
- 스위치를 저항과 연결, 저항을 LED와 연결
 |
| 저항과 LED 스위치 연결 |
 |
| 충전기 거치대에 장착 |
 |
| 켜지는지 확인 |
 |
| 완성..꺼짐 |
 |
| 완성..켜짐 |
